为什么使用压缩成型模拟?

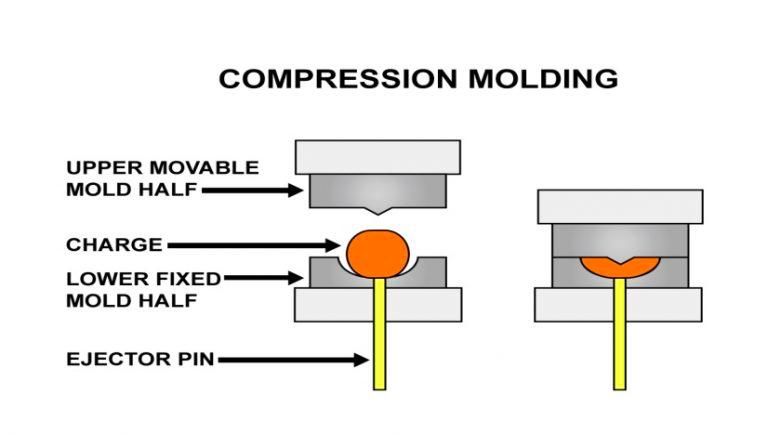

压缩成型为塑料在高温高压的条件下被挤压进预热的膜腔中直到固化的成型过程。其制程可用于大量生产且达到低成本的制模，适用于具有复杂外观、高强度或抗高冲击性的产品。
压缩成型能够快速生产复杂的复合材料部件，Moldex3D支持许多不连续的且常用于压缩成型的FRP材料，包含热塑性材料GMT、LFT-G、LFT-D；也支持热固性材料，例如SMC、BMC材料。
模拟挑战
适合的材料数量
预测所需的锁模力以确保达到正确的形状
提供适当的成型参数以确保压缩成型的质量
材料压入模腔后的模具设计
侦测潜在的溢料问题
达到量产品质量一致
Moldex3D 解决方案
模拟单一填料或多个预填料设计的流动制程
可视化压力分布、体缩率、残留应力等分布情形
预测潜在的成型缺陷，如溢料或毛边的产生
优化压缩速度、压缩力或模温等成型条件
支援纤维排向与金线偏移分析
支持并行计算，加速完成模拟过程

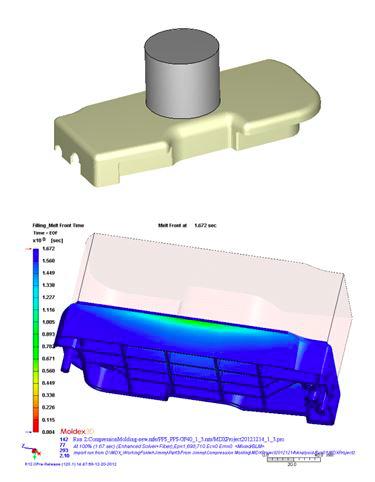

單一預填料設計 兩對稱預填料設計
为了更准确地预测压缩成型过程中的大变形，Moldex3D支持LS-Dyna（R15.0及更新版本）。 此整合解决方案允许用户无缝地导入由LS-Dyna在初始压缩变形过程中所计算的初始温度，且用于Moldex3D的压缩成型分析。 主要特点是
支持LS-Dyna材料卡以EFG方法考虑大变形
支持导入LS-Dyna所计算的初始温度
可自定义初次预充填的纤维排向
产业应用
汽车
电子
消费性产品
